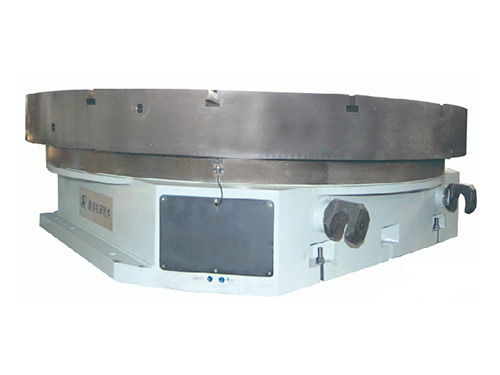

可倾式回转工作台是铣镗床的辅助设备，配合铣镗床完成零件加工，当零件装夹于工作台面上后，
可使零件作回转分度，进行一般的镗孔、钻孔、铣削等加工工序。
结构特点：
◆ 由底座和工作台两个基本大件组成，工作台可在底座上做 360°的机动回
动，及手动回 动；工作台总体度 600mm，
◆ 底座和工作台均为铸件
◆ 底座下部可安装固定角度的斜铁，实现倾斜角度；
◆ 回转导轨采用滑动导轨贴塑的方式，运动平稳、承重大、维护简便；
◆ 工作台定心轴结构采用圆柱滚子轴承定心，提回转定位精度；
◆ 夹紧部件采用碟簧夹紧，液压松开的方式，夹紧 ；
◆ 定位销采用液压方式，可实现固定角度的 定位；
◆ 在工作台圆周上设有刻度线，可实现手动校正角度；
◆ 传动部件采用齿轮传动经双蜗轮蜗杆输出的小齿轮与安装在工作台上的大齿圈啮
合实现大降速比；
主要技术参数：
回转工作台面尺寸 Φ2500 mm
回转工作台承载载荷 30000 ㎏
工作台回转范围 360°
工作台机动回转速度 0.5 r/min
工作台整体可倾斜角度 3.5°
Y 系列三相异步电机型号 Y132M‐4
电机额定功率 7.5 kw
电机转速 1450 r/min
3×120°定位精度 0.015/500mm
任意回转定位精度 1°
回转工作台外形轮廓尺寸（长×宽×） 2500×2500×600mm
回转工作台总重量（约） 15000 ㎏
可倾式回转工作台可进行一般的镗孔，钻孔，铣削等加工工序
