GMB250×50/1龙门式数控镗铣床
2013-10-12 15:12:42

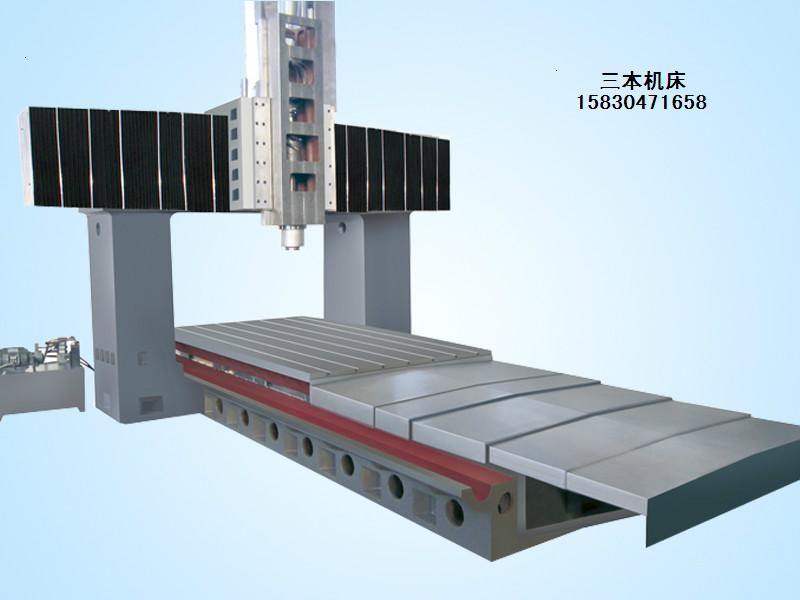

GMB250×50/1型龙门式数控镗铣床主要对各种基础大件、板件、盘类件、壳体件等多品种 零件进行数控加工。工件在一次装夹后可、 的连续完成铣削平面、台阶、沟槽、复杂型面、腔体及各种孔的钻、铰、刚性攻丝等多种工序的加工。龙门框架刚性、精度保持性好，能适应各种不同材质的切削加工，同时兼顾、重切削的双重要求。采用固定横梁式龙门框架结构，床身固定，双立柱与床身两侧螺栓联接的布局形式。工作台在床身上作X轴移动，滑枕在滑鞍上作Z向移动，滑鞍连同滑枕在横梁上作Y向移动。
机床主要大件：床身、工作台、立柱、横梁、滑鞍、滑枕均为铸铁和树脂砂工艺铸造，这些大件采用三维计算机软件辅助优化设计，筋板布置合理，具有完善的热处理工艺过程来残余应力，整机具有足够的强度、刚性和稳定性。
(1) 主轴箱采用方滑枕形式，Z轴导轨为四面封闭式环抱滑动导轨副，即铸铁-贴塑摩擦副，有良好的吸震性，加工时切削平稳。
(2)Z轴驱动——伺服电机通过联轴器与滚珠丝杠直联，滚珠丝杠带动主轴箱在滑鞍上上下移动实现Z轴进给。Z轴电机带有自动抱闸功能，在断电的情况下，自动抱闸将电机轴抱紧，使之不能转动。
(3)主轴组采用台湾 厂生产，内部采用德国FAG主轴轴承，前端采用双列锥孔圆柱滚子轴承与双列角接触球轴承组合支承，轴承内径Φ100mm，外径Φ150mm；后端采用双列锥孔圆柱滚子轴承，内径Φ90mm，外径Φ140mm。具有、、扭矩大、刚性好、传动平稳等优点。主轴抓刀是靠主轴上的蝶形弹簧以拉紧力通过四瓣爪式拉刀机构作用在刀柄的拉钉上，是刀具与主轴锥孔紧密配合来实现抓刀的。为主轴松夹刀 、，主轴配有无触点开关反馈，对刀具夹紧、松开自动检测，如果松夹刀不到位，主轴将不会旋转工作。
床身——工作台X轴导轨副采用 重载滚动直线导轨，动静摩擦力小，工作台，速振动小，低速无爬行，定位，伺服驱动性能优；同时承载能力大，切削抗振动性能好，可以 机床性能特性，提机床的精度和精度稳定性及机床的使用寿命。 多详情可以来电垂询，我们将竭诚为您服务，有信息需要 改我们会在网站公布
